Формат блока ECB


Формат блока ECB представлен на рис. 3.

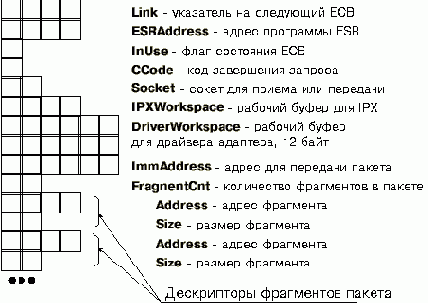

Рис. 3. Формат блока ECB

Блок ECB состоит из фиксированной части размером 36 байт и массива дескрипторов, описывающих отдельные фрагменты передаваемого или принимаемого пакета данных. Приведем структуру, которую вы можете использовать для описания блока ECB в программах, составленных на языке Си:

struct ECB { void far *Link; void far (*ESRAddress)(void); unsigned char InUse; unsigned char CCode; unsigned int Socket; unsigned int ConnectionId; unsigned int RrestOfWorkspace; unsigned char DriverWorkspace[12]; unsigned char ImmAddress[6]; unsigned int FragmentCnt; struct { void far *Address; unsigned int Size; } Packet[2]; };

Рассмотрим назначение отдельных полей блока ECB.

Поле Link предназначено для организации списков, состоящих из блоков ECB. Драйвер IPX использует это поле для объединения переданных ему блоков ECB в списки, записывая в него полный адрес в формате [сегмент:смещение]. После того, как IPX выполнит выданную ему команду и закончит все операции над блоком ECB, программа может распоряжаться полем Link по своему усмотрению. В частности, она может использовать это поле для организации списков или очередей свободных или готовых для чтения блоков ECB.

Поле ESRAddress содержит полный адрес программного модуля (в формате [сегмент:смещение]), который получает управление при завершении процесса чтения или передачи пакета IPX. Этот модуль называется программой обслуживания события ESR (Event Service Routine). Если ваша программа не использует ESR, она должна записать в поле ESRAddress нулевое значение. В этом случае о завершении выполнения операции чтения или передачи можно узнать по изменению содержимого поля InUse.

Поле InUse, как мы только что заметили, может служить индикатором завершения операции приема или передачи пакета. Перед тем как вызвать функцию IPX, программа записывает в поле InUse нулевое значение. Пока опе-

рация передачи данных, связанная с данным ECB, не завершилась, поле InUse содержит ненулевые значения:
