Настройка программы Telix


После того как вы установили на своем компьютере Telix, его следует настроить. Для этого нажмите комбинацию клавиш <Alt+O>. На экране появится меню "Configure Telix" (см. рис. 4.27).

Рис. 4.27. Меню "Configure Telix"

Выбирая различные строки из этого меню можно настроить различные параметры программы. После внесения всех необходимых изменений, закройте меню, выбрав из него строку "Exit" или просто нажав клавишу <Esc>.

Строка меню

Назначение

Screen and color



Выбор режима отображения информации на экране и изменение цветов

Terminal options

Выбор режима работы COM-порта

General options

Общие параметры

Modem and dialing

Команды управления модемом

Filenames and paths

Пути каталогов

Ascii transfers

Способ передачи ASCII-файлов

Protocol options

Параметры протоколов передачи файлов

Kermit transfers

Параметры протокола Kermit

Comm port setup

Выбор адресов и прерываний для COM-портов

Write setup to disk

Сохранить изменения конфигурации на диске

Exit

Закрыть меню

Наиболее важные параметры, связанные с настройкой COM-порта, можно изменить, выбрав из меню "Configure Telix" строку "Terminal options". При этом на экране появится диалоговая панель "Terminal options', изображенная на рисунке 4.28.

Рис. 4.28. Диалоговая панель "Terminal options'

Сначала необходимо определить COM-порт, к которому подключен модем. Нажмите клавишу <B>. На экране появится список COM-портов от COM1 до COM8. Выберите тот COM-порт, к которому подключен модем.

Затем следует настроить характеристики выбранного порта. Нажмите клавишу <A>. На экране будут последовательно появляться списки, из которых следует выбрать скорость обмена информацией, количество бит данных в передаваемых символах и количество стоповых бит.

Теперь надо выбрать протокол подтверждения связи и протокол управления потоком. Для высокоскоростных модемов, модемов поддерживающих аппаратную коррекцию ошибок или аппаратную компрессию передаваемых данных, отключите программное управление потоком по протоколу XON/XOFF и включите аппаратное управление потоком.


Нажмите клавишу <J>. Отключите программное управление потоком по протоколу XON/XOFF. Для этого в появившемся на экране меню "Use of XON/XOFF software flow control" выберите строку "Off". Нажмите клавишу <K>. Включите аппаратное управление потоком при помощи сигналов CTS и RTS, выбрав из меню "Use of CTS/RTS hardware flow control". Нажмите клавишу <L>. Включите протокол подтверждения связи при помощи сигналов DSR и DTR, выбрав из меню "Use of DSR/DTR hardware flow control". После внесения всех необходимых изменений нажмите клавишу <Enter>.

Закончив установку параметров COM-порта, следует определить команды управления модемом. Для этого из меню "Configure Telix" необходимо выбрать строку "Modem and dialing". На экране появится диалоговая панель "Modem and dialing parameter setup" (см. рис. 4.29).

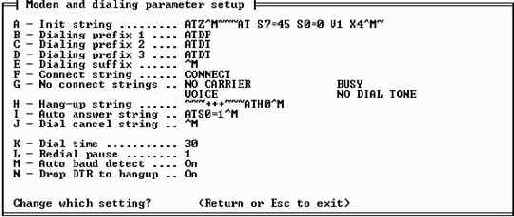

Рис. 4.29. Диалоговая панель "Modem and dialing parameter setup"

На диалоговой панели "Modem and dialing parameter setup" расположены несколько строк, определяющих команды управляющие модемом и особенности набора номера. В следующей таблице описаны строки этой панели. Последовательно нажимая клавиши <A>, <B> - <N>, вы можете изменить эти команды.

Клавиша вызова

Имя строки

Назначение

<A>

Init string

Команда инициализации модема

<B>

Dialing prefix 1

Первый префикс команды набора номера. Telix может запомнить три различных префикса команды набора номера. Для вызова удаленного абонента вы сможете воспользоваться любым префиксом

<C>

Dialing prefix 2

Второй префикс команды набора номера

<D>

Dialing prefix 3

Третий префикс команды набора номера

<E>

Dialing suffix

Суффикс команды набора номера

<F>

Connect string

Сообщение модема об установлении связи

<G>

No connect strings

Сообщение модема о невозможности установить связь (занято, нет гудка в линии и т. д.)

<H>

Hang-up string

Команда разрыва связи

<I>

Auto answer string

Команда перевода модема в режим автоответа

<J>

Dial cancel string

Команда отмены набора номера

<K>

Dial time

Время, в течение которого модем должен установить связь

<L>

Redial pause

Время, после которого модем повторяет попытку установить связь с удаленным модемом

<M>

Auto baud detect

Автоматический режим определения скорости. Модем выравнивает скорость обмена через COM-порт в соответствии со скоростью на которой модемы установили связь

<N>

Drop DTR to hangup

Для выполнения разрыва связи с удаленным модемом сбросить сигнал DTR
